КРАТКАЯ ИНФОРМАЦИЯ О КОДЕ

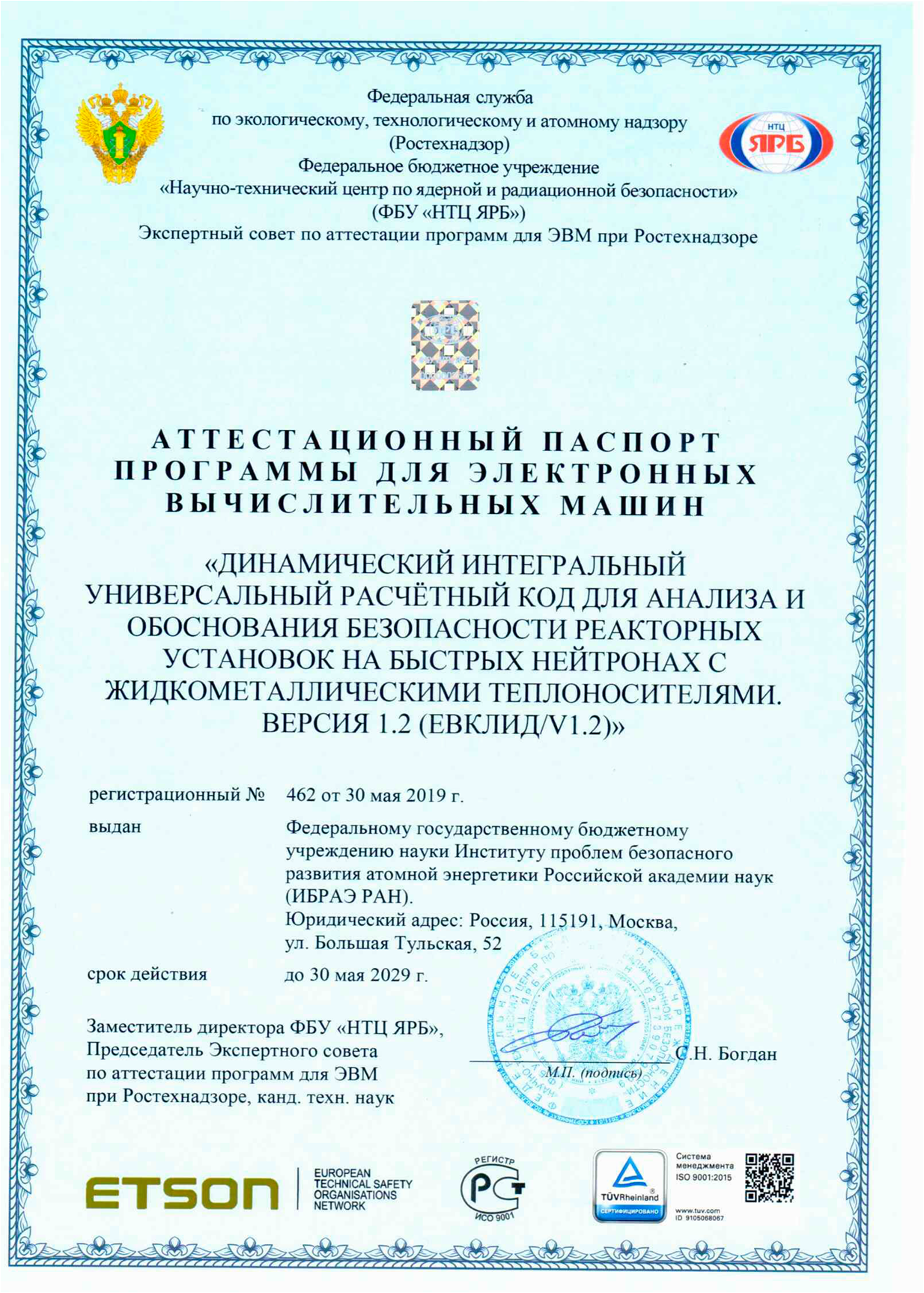

Версии кода, аттестационные паспорта

Существуют две версии динамического интегрального универсального расчетного кода ЕВКЛИД — ЕВКЛИД/V1 и ЕВКЛИД/V2.

Программа для ЭВМ ЕВКЛИД/V1 — код нового поколения, предназначенный для мультифизического моделирования реакторных установок на быстрых нейтронах с жидкометаллическими теплоносителями в режимах нормальной эксплуатации и нарушений нормальной эксплуатации, в том числе при начальных стадиях аварий до момента разгерметизации оболочек твэлов и выхода радиоактивных веществ путем выполнения связанных нейтронно-физических, термомеханических и теплогидравлических расчетов.

Расчетный код ЕВКЛИД/V1 аттестован Ростехнадзором для анализа и обоснования безопасности проектируемых и действующих реакторных установок с натриевым теплоносителем и систем и элементов проектируемых реакторных установок со свинцовым теплоносителем в режимах нормальной эксплуатации, режимах нарушения нормальной эксплуатации, исключая внешние воздействия на ОИАЭ и горение натрия в помещениях энергоблока при течах трубопровода и оборудования второго контура, проектных и запроектных авариях (включая аварии с кипением натрия) до момента разгерметизации оболочек твэлов и выхода радиоактивных веществ.

Программа для ЭВМ ЕВКЛИД/V2 — код нового поколения, предназначенный для мультифизического моделирования режимов нормальной эксплуатации и нарушений нормальной эксплуатации, включая аварии, в том числе, тяжелые, атомных станций с реакторными установками на быстрых нейтронах с жидкометаллическим теплоносителем (натрий, свинец, свинец-висмут).

В настоящее время проводятся доработка, верификация и валидация интегрального кода ЕВКЛИД/V2 и его отдельных модулей.

Архитектура кода

Интегральный код ЕВКЛИД/V1 включает следующие программные модули:

  • канальный нестационарный теплогидравлический модуль HYDRA-IBRAE/LM;
  • твэльный модуль БЕРКУТ;
  • нейтронно-физический модуль DN3D (DOLCE VITA и CORNER);
  • модуль BPSD для расчета выгорания и остаточного энерговыделения;
  • программный модуль, моделирующий работу штатных систем управления, контроля и систем безопасности CFunc;
  • базу данных по свойствам материалов и теплоносителей, используемых в РУ типа БН и БРЕСТ.

Согласованный расчет модулей обеспечивает интегрирующая оболочка SMART_LM.

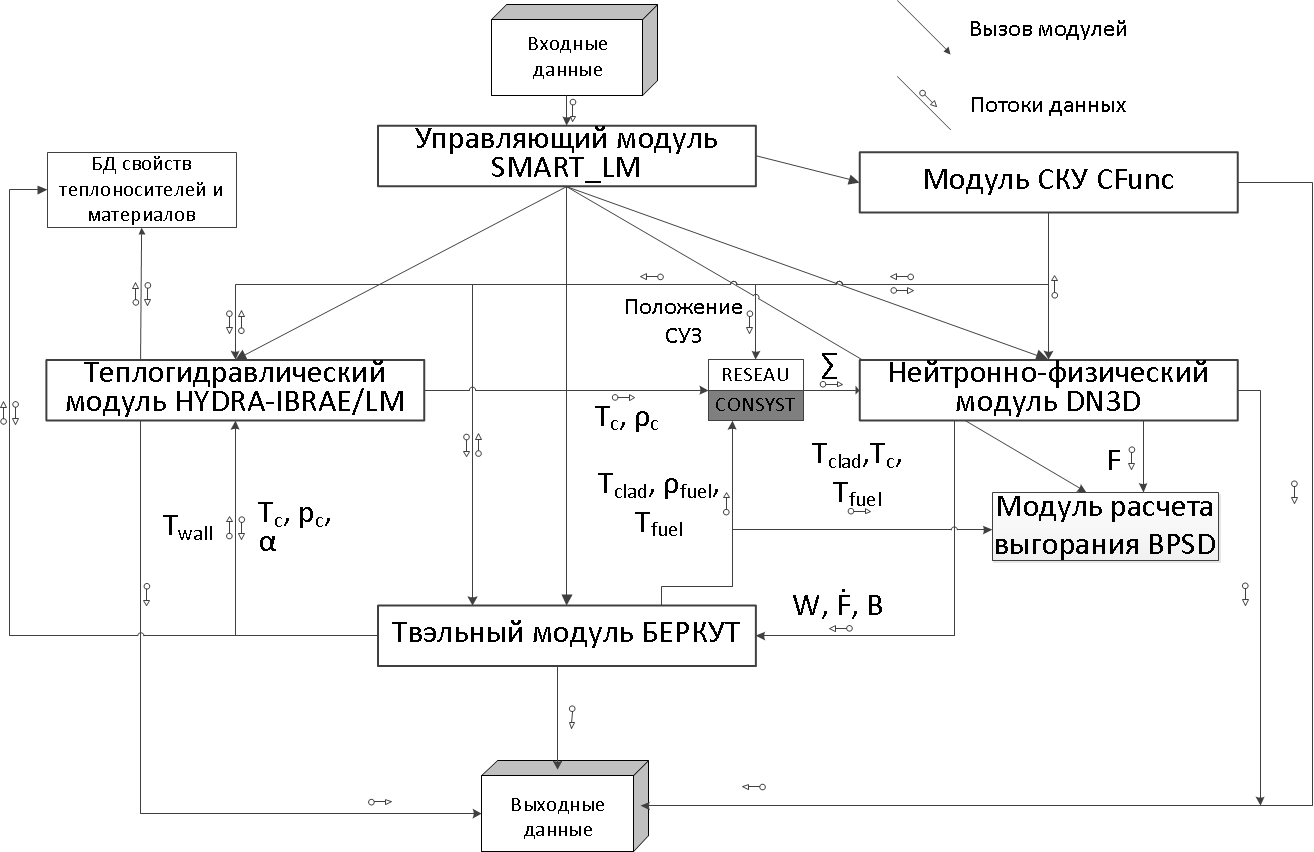

Примечания: Twall – температура поверхности оболочки твэла; Tc – температура теплоносителя; Tclad – средняя по объему температура оболочки твэла; Tfuel – средняя по объему температура топлива; rfuel – плотность топлива; rc – плотность теплоносителя; a – коэффициент теплоотдачи; pc – давление теплоносителя; Ḟ – повреждающая доза; W – линейная мощность энерговыделения; B – выгорание; F – поток нейтронов; Σ – нейтронные сечения

Рисунок 1. Структура интегрального кода ЕВКЛИД/V1



В состав интегрального кода ЕВКЛИД/V2 помимо модулей интегрального кода ЕВКЛИД/V1 входят:

  • модули, позволяющие описывать процессы в а.з. в ячейковом приближении (CELSIST) или на основе модели пористого тела (ApMod);
  • модуль переноса продуктов деления, коррозии и активации в первом контуре и газовой системе реакторной установки (AEROSOL/LM);
  • модуль оценки возможности возникновения вторичной критичности (SECRIT), работающий совместно с нейтронно-физическим кодом на базе метода Монте-Карло (MCU-FR);
  • модуль, предназначенный для оценки возможности внутрикорпусного удержания расплава (HEFEST-FR) (только для РУ с натриевым теплоносителем);
  • модуль для описания процессов взаимодействия расплава с бетоном (CORCONIT);
  • модуль транспорта твердофазных примесей в первом контуре реакторной установки с тяжелым жидкометаллическим теплоносителем (OXID);
  • модуль миграции трития (TRITIUM);
  • модуль для расчета разрушения твэлов и других элементов активной зоны (SAFR);
  • модуль расчета массопереноса и распространения ПД в помещениях АЭС (AEROSOL/LM или КУПОЛ-БР);
  • модуль расчета радиационной обстановки за пределами промышленной площадки объекта использования атомной энергии (РОМ).

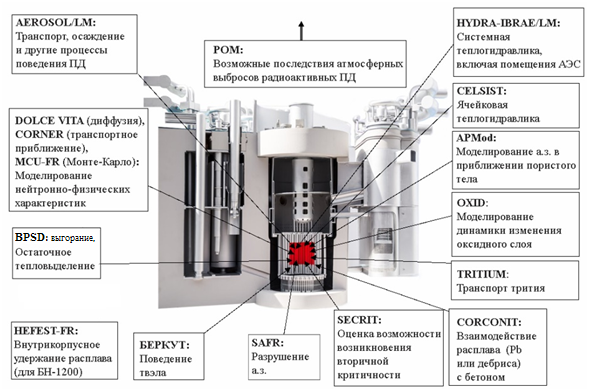

Рисунок 2. Модульный состав интегрального кода ЕВКЛИД/V2



Опыт применения кода ЕВКЛИД

В 2014 г. проведена опытная эксплуатация кода ЕВКЛИД/V1 в АО «НИКИЭТ», в 2015 г. – в АО «ОКБМ Африкантов». В 2015–2016 гг. интегральный код ЕВКЛИД/V1 кросс-верифицирован с аттестованным кодом BURAN в АО «ОКБМ Африкантов». Кроме того, в 2016 г. в АО «НИКИЭТ» выполнены прикладные расчёты кодом ЕВКЛИД/V1 нарушений нормальной эксплуатации РУ БРЕСТ-ОД-300. В 2021 г. проведено моделирование аварийной ситуации «Большая течь воды в натрий в парогенераторе ОПГ‑2» в обоснование безопасности РУ БОР-60. К настоящему моменту программа для ЭВМ ЕВКЛИД/V1 передана в промышленную эксплуатацию на предприятия атомной отрасли. По программе для ЭВМ ЕВКЛИД/V2 проводятся расчеты тяжелых аварий в обоснование безопасности РУ БН-1200М.



ПРАВООБЛАДАТЕЛЬ:

Российская Федерация, от имени которой выступает ГК «Росатом».

РАЗРАБОТЧИКИ:

ИБРАЭ РАН, АО «ОКБМ Африкантов», АО «НИКИЭТ», НИЦ «Курчатовский институт».
